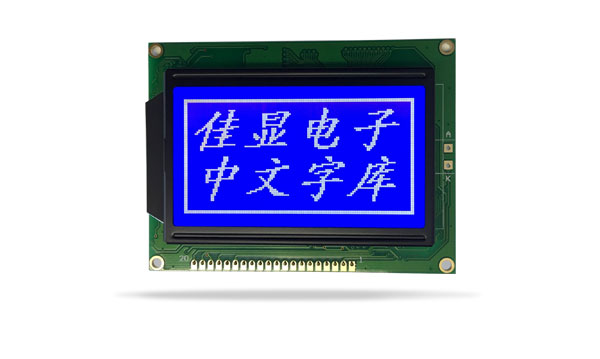

很多新手在使用12864液晶模塊的時候，無論軟件如何編寫，總發現液晶模塊有一半無法顯示，究竟是什么原因呢？12864中文液晶模塊是上下兩半顯示的，也就是一顆7920控制一半。12864圖形點陣液晶模塊是左右兩半顯示的。所以要想是整個液晶模塊顯示，就需要用到片選腳(CS)。如何使用片選腳(CS)？

當需要同時使用2顆ST7921晶片時，片選腳(CS)(也叫晶片選擇腳)必須配合使用。片選信號設為高電壓時，同步時鐘信號(SCLK)輸入的信號才會被接收，當片選信號(CS)設為低電壓的時候，ST7920的內部串例傳輸計數與串例資料將會被重置，也就是說在此狀態下，傳輸資料將被終止清除，并且將待傳輸?shù)馁Y料重設回第一位。

ST7920的同步時鐘(SCLK)具有獨立的操作時脈，但是當有連續多個指令需要被傳送時，指令執行的時間將需要被考慮，必須確認等到前一個指令完全執行完成才能傳送下一筆資料。
