依據液晶顯示器件寫入機理和顯示像素電極的排布方式即可確定對其進行驅動的基本條件。液晶顯示器件的種類繁多，驅動的方法也不同。但是無論哪種類型的器件，還是使用什么不同的驅動方法都是以調整施加到像素電極上的電壓、相位、頻率、峰值、有效值、時序、占空比等一系列參數、特性來建立起一定的驅動條件，實現顯示。主要的驅動有很多，在此僅介紹 TFT-LCD所采用的有源矩陣驅動法。由于有源矩陣液晶顯示器件的每個像素點上都有一套有源器件，所以對這種器件的驅動是對每個像素點上的有源器件的驅動。

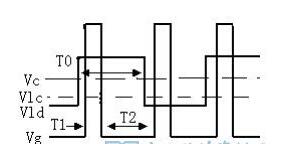

圖 2-6 為 TFT 液晶顯示驅動的時序圖。

從圖中可以看出，外電路不能直接將電壓施加到液晶像素上，施加在像素上的電壓決定于 TFT 晶體管的特性。當晶體管開、關比達到 10Ω以上時，則可以滿足液晶功能像素對通斷比的要求。

晶體管 TFT 是這樣工作的，當 TFT 柵極 G 掃描被選通時，VG被接入一個正高脈沖，此時同步輸入選址的源極信號是一個圍繞一個中心值為 VC 的永遠低于 VG選通脈沖幅值的選址數據電壓 VLD，TFT 晶體管被打開。從源極到接通液晶像素的漏極之間呈一通路，電壓被加到液晶像素電極和補償電容電極上。這時即使施加電場撤掉，由于電容作用，其像素上施加的電壓也將保持相當時間，直至下次選通的到來。若設置的電容值使其像素選通達半幀時間，同時使下半幀尋址信號以 VC進行反相，則可以實現：

1、 如圖 2-6 所示，使加在像素上的驅動波形呈交流態;

2、 驅動路數與 TFT 晶體管特性有關，而與液晶電光響應特性無關。這將徹底解決液晶多路驅動難題;

3、從圖中波形還可以看出，這種驅動方式?jīng)]有半選通波形，因此也就沒有交叉效應以及對比度下降等缺陷;

4、此外，這種驅動也不受液晶電光響應速度的影響，可以顯示視頻活動圖象，沒有閃爍也沒有拖尾。
