當前液晶顯示器模塊有字符型、圖形點陣型和簡單的數字碼形，如果同屏顯示三種內容，只能使用點陣型，同時通過大量編程操作來實現。這就給用戶開發造成很大工作量。

    很明顯的是：顯示1個英文字或中文字符，送1個碼最簡單。但是我們使用的現有模塊都沒有中文字庫，要送1個中文，就必須編一組點陣的字庫碼，對于一般的工程技術人員來講，這是十分不方便的。必須要動用很大的工作量編寫字庫程序和字庫調用程序以及譯碼過程。這對于1個小公司或小產品開發，是困難較大的，造成產品成本高，開發周期長，可是1個有液晶顯示的產品，不顯示中文字又很不理想，必須要作這些工作。
    多年來臺灣、香港和大陸都考慮找到一種含有字庫的MCU，從而生產出含有字庫的液晶顯示器模塊，然而由于種種原因，目前市場上還沒有這種產品。日本某公司有一款這樣的IC，但是它內含的是12×12字模漢字；同時，使用指令復雜不適用中國用戶；再有就是繁體字庫不適合中國大陸人使用。

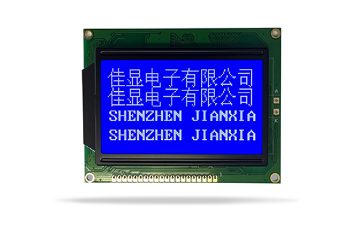

    立足于既有字庫，又能使用方便，指令簡單，簡體字模，奧可拉液晶顯示器公司率先在國內研制開發了1個系列的集成化液晶顯示模塊——OCMJ。它的電路原理圖。

    創新特點

    比較目前通用的點陣圖形模塊，OCMT有以下幾個優點：

    含16×16簡體中文標準字庫；可以將點陣圖形和中文字同屏顯示；有造字功能；指令十分簡單,非常適合技術人員使用。

    它同時具有模塊的一般功能，例如移動、清屏、單一電源、低電壓、低功耗等。

    硬件接口

    接口協議為 ASK/ANSWER 握手方式。ASK=1 表示 OCMJ 忙于內部處理，不能接收用戶命令；ASK=0 表示 OCMJ 空閑，等待接收用戶命令。

    發送用戶命令到 OCMJ可在 ASK=0 后的任意時刻開始，先把用戶命令的當前字節放到數據線上，接著發高電平ANSWER 脈沖把當前用戶命令字節鎖存到 OCMJ 中。
